M200-M300

Unidrive M200/M300

0.25 – 22 kW (0.33 - 30 hp)

100 V / 200 V / 400 V / 575 V

·M200增加了实用的联网能力、扩展I/O并增强了电机控制性能

·现有的Commander SK用户可轻松升级

·M300增加了集成的机器安全

通过可选的RS485和宽范围的工业标准现场总线以及I/O等系统集成模块，M200提供主流的通讯和应用集成。使用其远程控制监控和诊断能力来提高机器的运行时间和性能。

M300帮助机器制造商最大化运行时间并满足现代的功能安全标准。双板载安全转矩关断（STO）输入轻松满足SIL3/PLe标准并减少对外部元件的需要、使整个机器尺寸最小并降低成本。

特性

提高运行时间和系统灵活性

通过远程通讯诊断减少停机时间

通过可配置I/O使应用灵活

通过选择可选的插入式以太网、现场总线和扩展I/O 等系统集成模块增强系统集成

安装和配置快速、简单

标配简易固定的LED键盘

10个最常用的参数列于驱动器前端

减小机器的尺寸和成本

驱动器尺寸紧凑，尺寸是同功率级中最小的。

节约能源

低损耗，能效最高达98%

低功率待机模式

增强的电机控制

通过我们的RFC-A矢量算法和利用电流闭环控制，大大提高了性能

典型应用

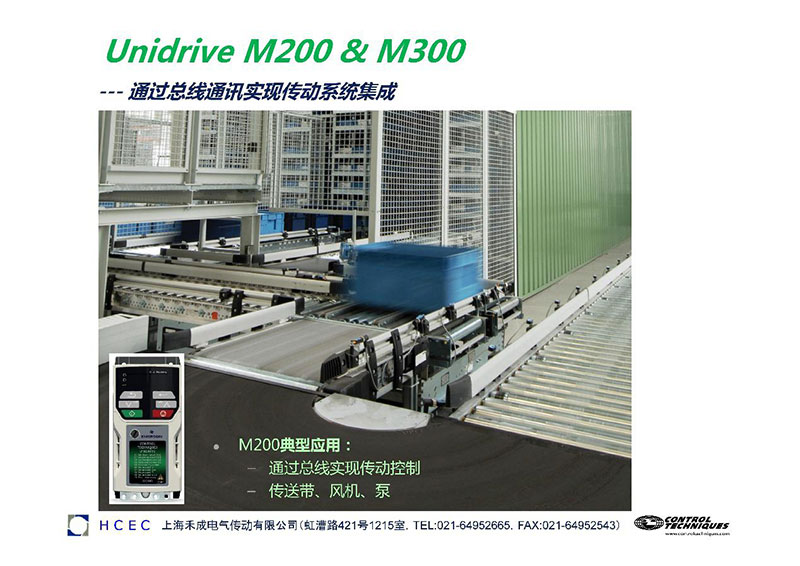

适用于输送带、风机、容积泵和搅拌器的速度控制，其功能通过现场总线或以太网通讯进行远程控制

规格

主要数据

重载额定值: 0.25 - 22 kW (0.33 - 30 hp)

电源相数:

1至4型: 110 V驱动器 – 1相，230和400 V驱动器 - 1或3相

5型以上: 3相

标配功能

选件插槽:

1（2型及以上）

参数复制经由:

PC工具

SD卡

M300机器安全:

2 x 安全转矩关闭端子

键盘:

固定LED

额定电压

100 V (100 V - 120 V ± 10%)

200 V (200 V - 240 V ± 10%)

400 V (380 V - 480 V ± 10%)

575 V (500 V - 575 V ± 10%)

690 V (500 V - 690 V ± 10%)

控制模式

感应电机的开环矢量或V/F控制

感应电机的开环转子磁通控制（RFC-A）

永磁电机的开环控制（RFC-S）

感应电机的闭环转子磁通控制（RFC-A）

永磁电机的闭环控制（RFC-S）

高质量的有源前端（AFE）电能转换器

外型尺寸	尺寸（高 X 宽 X 深）
	mm	in
1	160 x 75 x 130 DIN轨道安装: 137 x 75 x 130	6.3 x 3.0 x 5.1 DIN轨道安装: 5.4 x 3.0 x 5.1
2	205 x 75 x 150 DIN轨道安装: 180 x 75 x 150	8.1 x 3.0 x 5.9 DIN轨道安装: 7.1 x 3.0 x 5.9
3	226 x 90 x 160	8.9 x 3.5 x 6.3
4	277 x 115 x 175	10.9 x 4.5 x 6.9
5	391 x 143 x 192	15.4 x 5.6 x 7.6
6	391 x 210 x 221	15.4 x 8.3 x 8.7
