Unidrive SPM

模块组合 大功率驱动

Unidrive之传承与发展

45 至 1900kW（60 至 2900 HP）

200V / 400V / 575V / 690V

SPM 驱动模块的灵活组合，成就最优化的解决方案，向来都是系统工程师的设计首选。

设计要求 解决方案

降低初始成本 最低的系统方案费用

最简单的安装 最简单的内部连接

减少备件存货 标准化的现场配置

降低能量成本 多脉冲整流、AFE 整流或直流共母线配置

SPM 优点

标准化生产的驱动模块，保证用户订制大功率驱动系统的可靠性和交货期。其小巧紧凑、独具创新、IP20 的结构易于安装和处理。

净化电网

－12、18、24脉冲整流可有效降低谐波成分。

－AFE (Active Front End) 整流，完美无谐波配置。

动态负载控制

－内置能耗制动控制单元。

－AFE 全回馈整流。

节约运行成本

－直流公共母线系统，在发电设备与电动设备之间实现能量循环。

－AFE 全回馈系统，将发电能量回送电网。

高端应用控制

－转子磁通控制，无需位置/速度反馈装置，配置简单。

调试简单，易于掌握

－UnidriveSP 全系列产品通用控制板，通用选件。 SPM 系列是 SP 的容量扩展和补充。

SP 壁挂式驱动器 0.75~132kW完整的交流驱动器，直接柜内安装。

SP 柜式驱动器 90~675kW，标准应用的柜式驱动器。

优化配置系统，助您一臂之力

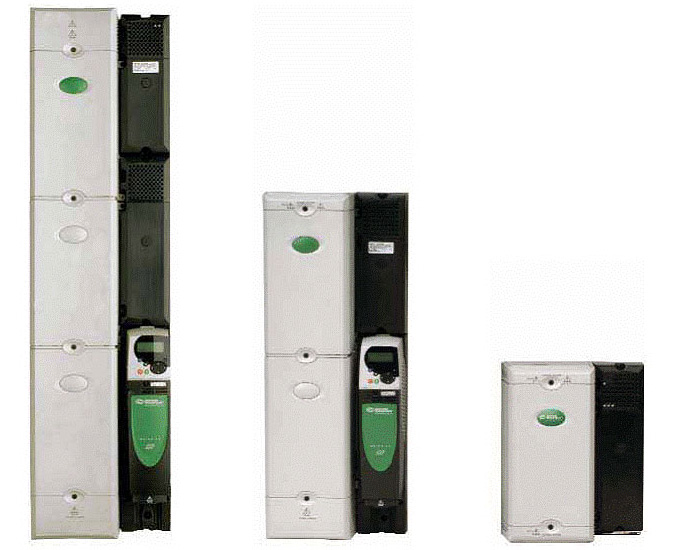

SPM 系列包括以下驱动模块：

SPMA – 交流输入交流输出驱动模块

SPMD – 直流输入交流输出驱动模块

SPMC – 可控整流模块 SPMU – 不可控整流模块

紧凑、内敛、灵巧的驱动模块，沉着应对大功率驱动系统：

Unidrive SPM 的独特优点

电气设计

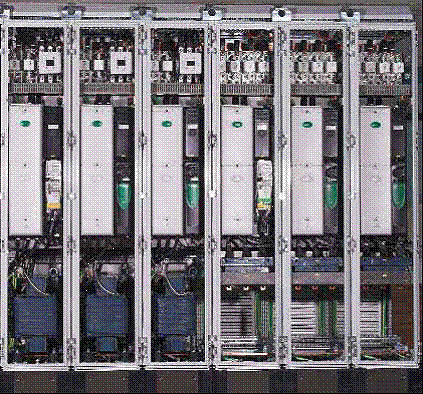

SPM 系列的驱动模块灵活组合，可构成各种不同类型的驱动系统。独立的整流单元和逆变驱动单元为组合完美、紧凑的 AFE 传动系统提供了保证。如550kW 的四象限测功机系统，2.4m 宽的柜内安装6 个相同的驱动模块。

机械设计

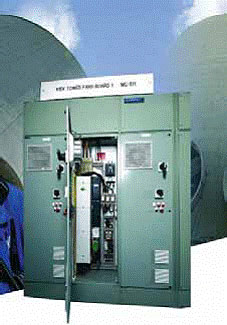

SPMA－独特的解决方案。在某火力发电项目示例中，系统所需使用的132kW驱动器安装在符合行业标准的电机控制柜内，增加了可靠性并最大限度地提高发电效率。

安装

所有 SPM 驱动模块的散热器为 IP54 防护结构。选择嵌入式安装方式，将散热器置于柜外。使驱动器产生的热耗直接消散在电气柜外。简练的设计，有效降低柜内驱动控制部分的热应力。

驱动模块结构，可确保驱动系统能采用非标准的机柜安装。例如，在不高于1米的机柜中可配置 45kW 至1900kW 的驱动系统。并排安装驱动模块、整流模块、及电抗器即可达到上述效果。这对于起重机、深矿井输送及所有紧凑型机械设计而言，意义重大。

维护

此图中的 SPMD 驱动器可控制 350A（通常为 200kW 感应电机）且易于管理。图中显示应安装在400mm 宽机柜中的驱动器。

统一高标准化生产的 SPM 系列驱动模块，在出厂之前都经过 100% 测试。其小巧紧凑的结构，使您在设备故障维护时，只需简单的模块更换，快捷便利，不用做烦琐的 PCB 修复工作。
