Digitax ST系列针对需要高峰值扭矩（高达300％峰值），动态响应，易用性和灵活集成功能的脉冲占空比伺服应用进行了优化。该系列与Unimotor高清伺服电机完美匹配。
通过与任何运动控制器轻松集成来提高机器性能
集成高分辨率模拟输入和编码器输出
用于控制器连接的预定义数字I / O
集成高速冻结输入
数字伺服网络（EtherCAT，SERCOS和CANopen）可通过选件模块提供
根据各种应用需求定制驱动器
板载编码器输入支持Incremental，SinCos，Hiperface，EnDAT和SSI编码器
两个选件插槽，可通过全系列选件模块进行功能扩展
通过机器安全减少停机时间
集成安全扭矩关闭
| DIGITAX ST BASE | DIGITAX ST EtherCAT | DIGITAX STINDEXER | DIGITAX STEZ MOTION | DIGITAX STPLUS | |
| 两个选件模块插槽 | √ | √ | √ | √ | √ |
| 数字和模拟I / O | √ | √ | √ | √ | √ |
| 智能卡 | √ | √ | √ | √ | √ |
| 高速冻结输入 | √ | √ | √ | √ | √ |
| 安全转矩关闭 | √ | √ | √ | √ | √ |
| 直流母线并联 | √ | √ | √ | √ | √ |
| CT Soft和CTScope调试软件 | √ | √ | √ | | √ |
| 可移动键盘（可选） | √ | √ | √ | √ | √ |
| RS485 PC编程端口 | √ | √ | √ | √ | √ |
| 知识产权保护 | | √ | √ | ||
| CTSoft编程 | | √ | √ | ||
| 程序多任务 | | √ | √ | ||
| PowerTools Pro编程 | | √ | |||
| 带PLCopen编程的SyPT Pro编程环境 | | √ | |||
| 驱动器驱动网络 | | √ |
*能够将索引运动导入SyPTPro

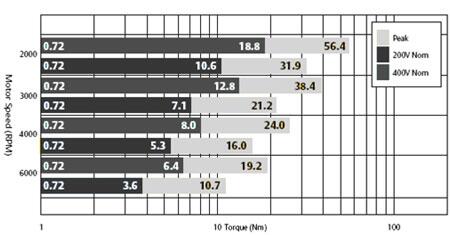

可用的电机/驱动器组合
注意：驱动电机组合的选择应基于应用的负载/负载情况
| 功能 | QTY | I / O默认功能 | 评分 |
| 模拟输入1 | 1 | 频率/速度参考1 | ±10V |
| 模拟输入2 | 1 | 频率/速度参考2 | ±10V（默认），0-20mA或4-20mA |
| 模拟输入3 | 1 | 电机热敏电阻 | ±10V，0-20mA，4-20mA或电机热敏电阻输入（默认） |
| 模拟输出 | 2 | 速度/频率 转矩（有功电流） | ±10V（默认），0-20mA或4-20mA |
| 数字输入 | 3 | 运行反向输入 模拟输入1/2选择 点动前进输入 | + 24V |
| 数字输入/输出 | 3 | 零速输出 重置输入 运行正向输入 | + 24V |
| 中继 | 1 | Drive OK指示灯 | 通常打开 |
| 驱动器启用（安全转矩关闭） | 1 | 安全转矩关闭输入 | + 24V |
| + 24V外部输入 | 1 | 外部24V电源 | + 24V |
驱动器尺寸
| 驱动模型评级 | ||||
| 模型 | （V）额定电压 | 没有。输入阶段 | （ARMS）额定电流 | 峰值电流（ARMS） |
| DST1201 | 230 | 1 | 1.1 | 2.2 |
| DST1202 | 230 | 1 | 2.4 | 4.8 |
| DST1203 | 230 | 1 | 2.9 | 5.8 |
| DST1204 | 230 | 1 | 4.7 | 9.4 |
| DST1201 | 230 | 3 | 1.7 | 5.1 |
| DST1202 | 230 | 3 | 3.8 | 11.4 |
| DST1203 | 230 | 3 | 5.4 | 16.2 |
| DST1204 | 230 | 3 | 7.6 | 22.8 |
| DST1401 | 400 | 3 | 1.5 | 4.5 |
| DST1402 | 400 | 3 | 2.7 | 8.1 |
| DST1403 | 400 | 3 | 4 | 12.0 |
| DST1404 | 400 | 3 | 5.9 | 17.7 |
| DST1405 | 400 | 3 | 8 | 24.0 |
注意：变频器的选择应基于应用的负载/负载情况
| 供应要求 | ||
| 模型 | 电源电压 | 供电频率范围 |
| DST120X | 200V至240V +/- 10％单相 | 48Hz至65Hz |
| DST120X | 200V至240V +/- 10％三相 | 48Hz至65Hz |
| DST140X | 380V至480V +/- 10％三相 | 48Hz至65Hz |
| 一般驱动数据 | |
| 类型 | 细节 |
| IP评级 | 1P20（UL类型1 / NEMA 1） |
| 重量（净重） | 2.1kg（4.6磅）不包括键盘和选件模块 |
| 环境工作温度 | 0˚C至50˚C（32˚F至122˚F）输出电流在环境温度&40˚C（104˚F）时降额 |
| 工作湿度 | 最大相对湿度95％不凝结 |
| 高度 | 0米至3000米（9900英尺）。在1000m（3300英尺）以上每100m（330英尺）将指定数字的最大输出电流减额1％。 |
| 每小时电源周期 | 每小时60次启动均匀间隔 |
| 数字和模拟I / O | 3个专用数字输入1个冻结输入（1μs）1个标准模拟输入（10位+符号）2个模拟输出1个高分辨率模拟输入（16位+符号）1个继电器输出 3个双向数字输入/输出 |
| 振动 | 根据IEC60068-2-6 / 64进行测试 |
| 机械冲击 | 根据IEC60068-2-29进行测试 |
| 电磁抗扰度 | 符合EN61800-3（第二环境） |
| 电磁辐射 | EN61000-6-3和EN61000-6-4（带可选安装尺寸的EMC滤波器）符合带板载滤波器的EN61800-3（第二环境）。 |
| 安全转矩关闭 | 第3类EN 954-1：1997 PLe EN ISO 13848-1：2006 SIL 3 EN 61800-5-2：2007 经BGIA批准，符合以下标准对防止变频器意外启动的要求： |
键盘和参数存储
Digitax ST键盘
Digitax ST键盘是用于所有Digitax ST驱动器的紧凑型高亮度LED键盘
智能卡
一种存储设备，可用于备份参数集和PLC程序，并将它们从一个驱动器复制到另一个驱动器
可编程自动化和运动控制选项
SM - Applications Plus
用户可编程逻辑和运动控制
SM - Applications Lite V2
用户可编程逻辑和运动控制
SM - EZmotion
为运动编程提供了一个用户友好的环境
SM - 注册
可编程运动的灵活高性能解决方案
通信选件模块
SM-CAN
用户可编程的CAN选件模块，可以开发CAN协议
SM-的CANopen
CANopen接口支持各种配置文件，包括多个驱动器配置文件
SM-的DeviceNet
SM-DeviceNET选件模块
SM-的EtherCAT
从动选件模块，用于高性能伺服应用
SM-以太网
支持以太网/ IP和Modbus TCP / IP并可以生成电子邮件。提供高速驱动器访问，全球连接和与IT网络技术的集成
SM-Interbus的
Interbus接口选件模块
SM-LON
LonWorks接口，用于楼宇自动化应用
SM-PROFIBUS-DP
跟随器选件模块
SM-SERCOS
SERCOS接口选件模块
输入和输出选项模块
CTNet IO
灵活的I / O系统，可与Control Techniques的SM-Applications Plus和SM-Register选件模块进行远程连接
SM IO 24V受保护
过压保护I / O模块
SM-IO 120V
提供120Vac数字I / O的模块
SM-IO 32
扩展数字I / O，为变频器增加32个数字高速双向I / O点
SM-IO Lite
扩展的I / O接口，功能减少
SM-IO PELV
NAMUR标准I / O接口，具有高速I / O
SM-IO Plus
扩展的I / O接口增加了驱动器上I / O点的数量
SM-IO定时器
带有实时时钟的扩展I / O选件模块
反馈选项模块
SM编码器输出Plus
增量编码器输入和输出选件模块，可连接外部运动控制器
SM-Encoder Plus
增量编码器输入选件模块
SM-解析器
旋转变压器模块设计用于在苛刻的环境中提供稳健的反馈
SM-SLM
SLM模块专为与支持SLM的运动控制器集成而设计
SM-Universal编码器Plus
额外的组合编码器输入和输出接口支持Incremental，SinCos，HIPERFACE，EnDAT和SSI编码器
安全选项模块
SM-安全
SM-Safety模块提供智能可编程解决方案，以符合IEC 61800-5-2功能安全标准
调试和监测软件
CTSoft - 用于Control Techniques驱动器的驱动器配置工具
CTSoft是用于调试，优化和监控Control Techniques驱动器的驱动器配置工具
CTScope - 实时软件示波器
CTScope是一款实时全功能软件示波器，用于查看和分析变频器内的变化值
自动化和运动编程软件
SyPTPro - 驱动自动化系统的系统编程工具包
SyPTPro为PLC和运动控制板载Control Techniques AC，DC和伺服驱动器提供全功能编程环境
SyPTLite - 用于Control Techniques驱动器的快速用户程序编辑器
SyPTLite是一个梯形图编辑器，允许用户为Control Techniques驱动器和选件模块开发简单的程序
PowerTools Pro - 高级运动控制编程
Unidrive SP（带SM-EZMotion模块）和Digitax ST-Z驱动器以及Epsilon EP，FM-3E和FM-4E模块的高级运动控制编程
分析软件
CT节能估算器 - 能量优化软件
我们的能源优化软件可帮助您分析不同应用的能源使用情况，并使用变速驱动器计算成本节省
CT谐波计算器 - 驱动系统谐波分析
CT谐波计算器是一款电源谐波计算器，可帮助您经济地满足安装所需的标准
连接软件
CTOPCServer - 符合OPC的服务器
CTOPCServer是一个OPC兼容的服务器，用于连接您自己的PC软件和Control Techniques
