0.75 kW – 2.8 MW (1.0 - 4,200 hp)
200 V / 400 V / 575 V / 690 V
· M600添加了增强的电机控制、更高性能带CODESYS编程的板载PLC和更大的系统扩展能力
M600提供提高的机器性能，包括无传感器感应电机和无传感器永磁电机控制，适用于动态和高效的机器操作。可选的编码器接口可用于精确的闭环速度应用和数字锁/频率跟随。扩展的I/O、全球现场总线通讯和编码器反馈选件最大限度提高了系统连通性和灵活性。
增强的板载PLC
基于PLC的板载CODESYS具有实时任务，能用于基本的逻辑控制、速度跟随和数字锁以提高驱动器应用能力
通过对所有交流电机提供的高性能控制最大化生产率
通过先进的RFC控制算法使稳定性和控制性能最佳，特别是大功率电机
62.5 μs电流环刷新率的高带宽电机控制算法
适用于重载工业机械应用的200%电机过载
节能
开环工业永磁节能电机的高性能控制，动态控制和高起动转矩
低损耗，高达98%效率
低功率待机模式
减少机器尺寸和成本
紧凑的驱动器尺寸，每一同功率级别中尺寸均是最小的
简单应用的板载可编程自动化
自动化系统集成灵活
多达三个系统集成模块可增加速度反馈、I/O和现场总线通讯
使用简便的接口
可选的纯文本LCD键盘，提供多达4行文本。
典型应用
带高起动转矩的速度控制，适用于挤出机、分切机、物料传输、压缩机、制造业起重机、液压站、齿轮比控制、卷绕（卷取机）、网带处理、金属切削等
主要数据
重载额定值: 0.75 kW – 2.8 MW (1.0 - 4,200 hp)
电源相数: 3相
标配功能
智能:
板载PLC
数字锁控制
板载通信:
RS485
机器安全:
1 x 安全转矩禁用 (STO) 端子
键盘:
标配无键盘
选件插槽:
3
参数复制经由:
PC工具
Smartcard
SD卡
额定电压
100 V (100 V - 120 V ± 10%)
200 V (200 V - 240 V ± 10%)
400 V (380 V - 480 V ± 10%)
575 V (500 V - 575 V ± 10%)
690 V (500 V - 690 V ± 10%)
控制模式
感应电机的开环矢量或V/F控制
感应电机的开环转子磁通控制（RFC-A）
永磁电机的开环控制（RFC-S）
感应电机的闭环转子磁通控制（RFC-A）
永磁电机的闭环控制（RFC-S）
高质量的有源前端（AFE）电能转换器

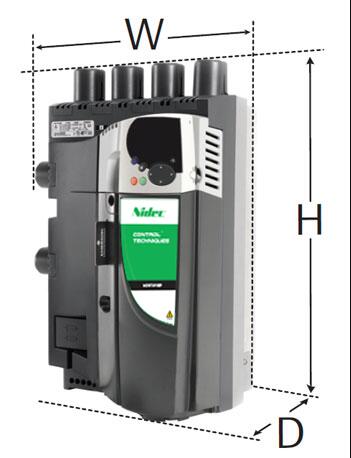

单驱动器:
| 外型尺寸 | 尺寸（高 X 宽 X 深） | 重量KG(LB) | ||
| mm | in | kg | lb | |
| 3 | 382 x 83 x 200 | 15.0 x 3.3 x 7.9 | 最大4.5 | 最大9.9 |
| 4 | 391 x 124 x 200 | 15.4 x 4.9 x 7.9 | 6.5 | 14.3 |
| 5 | 391 x 143 x 200 | 15.4 x 5.6 x 7.6 | 7.4 | 16.3 |
| 6 | 391 x 210 x 227 | 15.4 x 8.3 x 8.9 | 14 | 30.9 |
| 7 | 557 x 270 x 280 | 21.9 x 10.6 x 11.0 | 28 | 61.7 |
| 8 | 803 x 310 x 290 | 31.6 x 12.2 x 11.4 | 52 | 114.6 |
| 9* | 1108 x 310 x 290 | 43.6 x 12.2 x 11.4 | ||
| 9† | 1069 x 310 x 288 | 42.1 x 12.2 x 11.3 | 46 | 101.4 |
| 10† | 1069 x 310 x 288 | 42.1 x 12.2 x 11.3 | 46 | 101.4 |
| 11*† | 1410 x 310 x 310 | 55.5 x 12.2 x 12.2 | ||
| 外型尺寸 | 尺寸（高 X 宽 X 深） | |
| mm | in | |
| 逆变器和整流器 | ||
| 9† | 1069 x 310 x 289 | 42.1 x 12.2 x 11.4 |
| 10† | 1069 x 310 x 289 | 42.1 x 12.2 x 11.4 |
| 11*† | 1410 x 310 x 310 | 55.5 x 12.2 x 12.2 |
| 逆变器 | ||
| 9 | 773 x 310 x 290 | 30.4 x 12.2 x 11.4 |
| 10 | 773 x 310 x 290 | 30.4 x 12.2 x 11.4 |
| 11* | 880 x 310 x 310 | 34.7 x 12.2 x 12.2 |
| 整流器 | ||
| 10† | 6脉冲 355 x 310 x 290 | 6脉冲 15.8 x 12.2 x 11.4 |
| 11*† | 6脉冲 570 x 310 x 310 12脉冲 570 x 310 x 310 | 6脉冲 22.4 x 12.2 x 12.2 12脉冲 22.4 x 12.2 x 12.2 |
模块化驱动器:
† 不包括内置节流管线
*将来提供
系统集成模块 - 反馈
键盘
远程键盘
所有CI-Keypad LCD的功能，但支持远程安装。这允许在控制柜外灵活安装并符合IP66 (NEMA 4)的要求
KI-Keypad
纯文本、多语言LCD键盘，提供多达4行文本的详细参数和数据说明，增强的用户体验
KI-Keypad RTC
包含所有KI-Keypad的功能，但具有电池供电的实时时钟，支持诊断和辅助快速解决方案的精确时间戳
SI-Encoder
增量型编码器输入接口模块。M600提供感应电机的闭环转子磁通控制（RFC-A）
SI-Universal Encoder*
可选的组合编码器输入与输出接口，支持增量、SinCos、HIPERFACE、EnDAT和SSI编码器
系统集成模块 - 通讯
SI-PROFIBUS
PROFIBUS接口模块
SI-DeviceNet
DeviceNet接口模块
SI-CANopen
CANopen通信接口支持各种曲线，包括多个驱动器曲线
SI-Ethernet
外置以太网模块支持PROFINET RT*、EtherNet/IP和Modbus TCP/IP，并集成了可生成电邮的Web服务器。该模块可用于提供驱动器高速访问、使用IT网络技术的全球连接和集成，例如使用无线网络。
SI-PROFINET RT
PROFINET接口模块
SI-EtherCAT*
EtherCAT接口模块
系统集成模块 - 扩展I/O
SI-I/O
扩展的I/O接口模块可增加驱动器上I/O点数提供额外的: 4 x 数字I/O、3 x 模拟量输入（默认）/数字量输入、1 x 模拟量输出（默认）/数字量输入、2 x 继电器
系统集成模块 - 安全
SI-Safety*
安全模块提供了符合IEC 61800-5-2功能安全标准的智能化、可编程解决方案
驱动器接口单元 - 备份
Smartcard
可选的Smartcard可用于备份参数设置和基本PLC程序以及不同驱动器间的参数拷贝。
SD卡适配器
转换装置，允许在Smartcard卡槽插入SD卡进行参数和应用程序复制
驱动器接口单元 - 通讯
KI-485适配器
允许驱动器通过RS485通讯。通常用于不具备键盘的驱动器编程
CT USB Comms Cable
The USB Comms cable allows the drive to connect to a PC for use with Unidrive M's PC tools*
*将来提供
调试和监控软件
Unidrive M Connect - 调试工具
基于Control Techniques 25年的丰富经验，Unidrive M Connect是我们最新的驱动器配置工具，用于调试、优化和监控驱动器/系统性能
自动化和运动控制编程软件
Machine Control Studio - 由CODESYS驱动
Control Techniques Machine Control Studio提供适用于编程Unidrive M的全新自动化编程和运动控制功能的灵活与直观环境
