0.75 kW – 2.8 MW (1.0 - 4,200 hp)

200 V / 400 V / 575 V / 690 V

·　M700增加了板载以太网、全面的位置反馈和动态永磁伺服电机的高性能控制

·　现有的Unidrive SP用户可完全兼容升级

M700通过更好地控制单轴和多轴网络同步使机器产量最大。板载实时以太网 (IEEE 1588 V2)，高级运动控制和用于位置捕捉的高速I/O使机器制造商能轻松地制造更复杂和灵活的机器。

特性

通过集中控制系统集成，最大化机器生产率

·　以太网 IEEE 1588 V2 硬件实现最高的同步精度

·　集成的双端口以太网交换机连接方便

·　多达三个SI模块可增加位置反馈、I/O和现场总线通信

通过所有电机技术提供的轴性能最大化机器生产率

·　用于开环和闭环的感应电机、同步磁阻电机和永磁伺服电机的高带宽电机控制算法，电流环带宽高达3,300 Hz，速度环路带宽高达250 Hz

·　从坚固的旋转变压器到高分辨率编码器的灵活反馈

灵活、通用的编码器接口

通过可同时连接多达三个高性能编码器通道（标配）来增加灵活性和降低系统成本。例如，驱动器可与反馈编码器，给定编码器连接并提供仿真编码器输出，不需要额外的选件模块。

·　两个通用编码器输入通道

·　支持标准增量型和SinCos编码器，包括具有绝对耦合信号的编码器

·　支持基于通信的编码器，波特率高达4 M，并通过线路补偿使编码器电缆长度可长达100m

·　支持编码器包括BiSS C、EnDat 2.2、HIPERFACE和SSI

·　支持在恶劣环境中使用的旋转变压器

·　一个仿真编码器输出

·　用于CAM、数字锁和电子齿轮应用的位置给定

·　通过硬件实现性能的最大化

*该功能取决于所使用的编码器类型

板载PLC和高级运动控制器

简单的基于PLC的板载CODESYS具有实时任务，用于连接驱动器1.5轴高级运动控制器。主要功能包括:

·　250 μs 周期时间

·　运动曲线发生器

·　电子齿轮

·　CAM插补

·　找原点功能

·　高速位置冻结

典型应用

·　速度和位置控制，适用于齿轮比控制、卷绕（卷取机）、网带处理、金属切削、飞剪、横切、测试台、印刷、包装机械、纺织、木材加工、轮胎制造等

规格

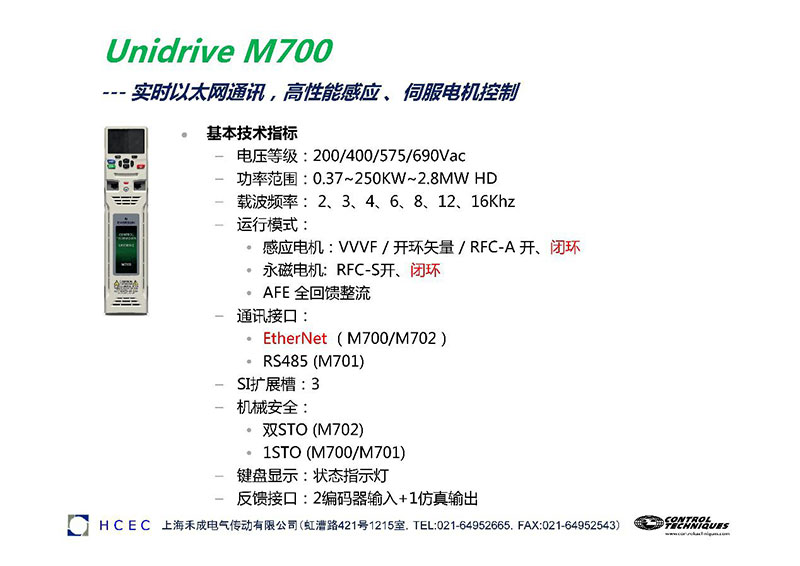

主要数据

重载额定值: 0.75 kW – 2.8 MW (1.0 - 4,200 hp)

电源相数: 3相

标配功能

智能:

板载PLC

高级运动控制器

板载通信:

M700 和 M702 – 以太网

M701 – RS485

机器安全:

M700 和 M701 - 1 x 安全转矩禁用 (STO) 端子

M702 – 2 x STO 端子

键盘:

标配无键盘

选件插槽:

3

参数复制经由:

PC工具

Smartcard

SD卡

额定电压

100 V (100 V - 120 V ± 10%)

200 V (200 V - 240 V ± 10%)

400 V (380 V - 480 V ± 10%)

575 V (500 V - 575 V ± 10%)

690 V (500 V - 690 V ± 10%)

控制模式

感应电机的开环矢量或V/F控制

感应电机的开环转子磁通控制（RFC-A）

永磁电机的开环控制（RFC-S）

感应电机的闭环转子磁通控制（RFC-A）

永磁电机的闭环控制（RFC-S）

高质量的有源前端（AFE）电能转换器

单驱动器:

不包括内置节流管线

模块化驱动器:

不包括内置节流管线

衍生的驱动器

M701 - Unidrive SP的替换

设计为匹配Control Techniques最热门的Unidrive SP功能集。这包括RS485通讯、1 x STO、模拟和数字I/O、相同的控制连接端子排、支持Unidrive SP Smartcard参数集，让升级到Unidrive M更为简易

M702 - 提高安全性

提高安全性的M700具有 2 x STO、板载实时以太网和数字I/O；其中易于集成到现代控制和安全系统是最重要的如果需要模拟I/O，可通过SI-I/O可选模块提供

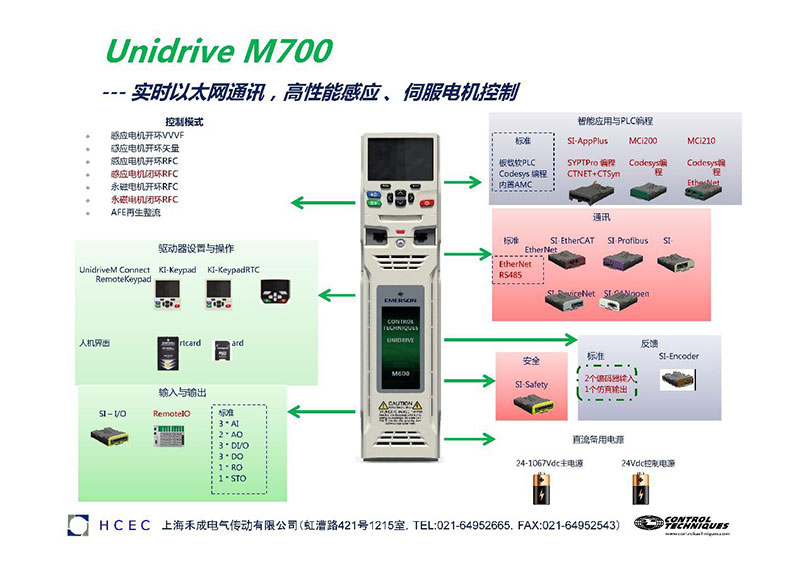

可选件

远程键盘

所有CI-Keypad LCD的功能，但支持远程安装。这允许在控制柜外灵活安装并符合IP66 (NEMA 4)的要求

KI-Keypad

纯文本、多语言LCD键盘，提供多达4行文本的详细参数和数据说明，增强的用户体验

KI-Keypad RTC

包含所有KI-Keypad的功能，但具有电池供电的实时时钟，支持诊断和辅助快速解决方案的精确时间戳

键盘

系统集成模块 - 反馈

SI-Encoder

增量型编码器输入接口模块。M600提供感应电机的闭环转子磁通控制（RFC-A）

SI-Universal Encoder*

可选的组合编码器输入与输出接口，支持增量、SinCos、HIPERFACE、EnDAT和SSI编码器

系统集成模块 - 通讯

SI-PROFIBUS

PROFIBUS接口模块

SI-DeviceNet

DeviceNet接口模块

SI-CANopen

CANopen通信接口支持各种曲线，包括多个驱动器曲线

SI-Ethernet

外置以太网模块支持PROFINET RT*、EtherNet/IP和Modbus TCP/IP，并集成了可生成电邮的Web服务器。该模块可用于提供驱动器高速访问、使用IT网络技术的全球连接和集成，例如使用无线网络。

SI-PROFINET RT

PROFINET接口模块

SI-EtherCAT*

EtherCAT接口模块

系统集成模块 - 扩展I/O

SI-I/O

扩展的I/O接口模块可增加驱动器上I/O点数提供额外的: 4 x 数字I/O、3 x 模拟量输入（默认）/数字量输入、1 x 模拟量输出（默认）/数字量输入、2 x 继电器

系统集成模块 - 安全

SI-Safety*

安全模块提供了符合IEC 61800-5-2功能安全标准的智能化、可编程解决方案

驱动器接口单元 - 备份

Smartcard

可选的Smartcard可用于备份参数设置和基本PLC程序以及不同驱动器间的参数拷贝。

SD卡适配器

转换装置，允许在Smartcard卡槽插入SD卡进行参数和应用程序复制

驱动器接口单元 - 通讯

KI-485适配器

允许驱动器通过RS485通讯。通常用于不具备键盘的驱动器编程

CT USB Comms Cable

The USB Comms cable allows the drive to connect to a PC for use with Unidrive M's PC tools*

*将来提供

软件

调试和监控软件

Unidrive M Connect - 调试工具

基于Control Techniques 25年的丰富经验，Unidrive M Connect是我们最新的驱动器配置工具，用于调试、优化和监控驱动器/系统性能

自动化和运动控制编程软件

Machine Control Studio - 由CODESYS驱动

Control Techniques Machine Control Studio提供适用于编程Unidrive M的全新自动化编程和运动控制功能的灵活与直观环境

MCi现在可以配备功能强大的基于IEC61131-3标准的机器控制微处理器

MCi200 和MCi 210 具有强大的板载机器控制， 包含1.5 轴的运动控制，可以实现实时同步，高速电子I/O接口以及集成的安全功能，为客户极大程度的减少了昂贵的外置部件。

功能强大的应用程序使用直观的电机控制语言（基于工业标准的CODESYS 环境），可以达到灵活高效的机器控制。
